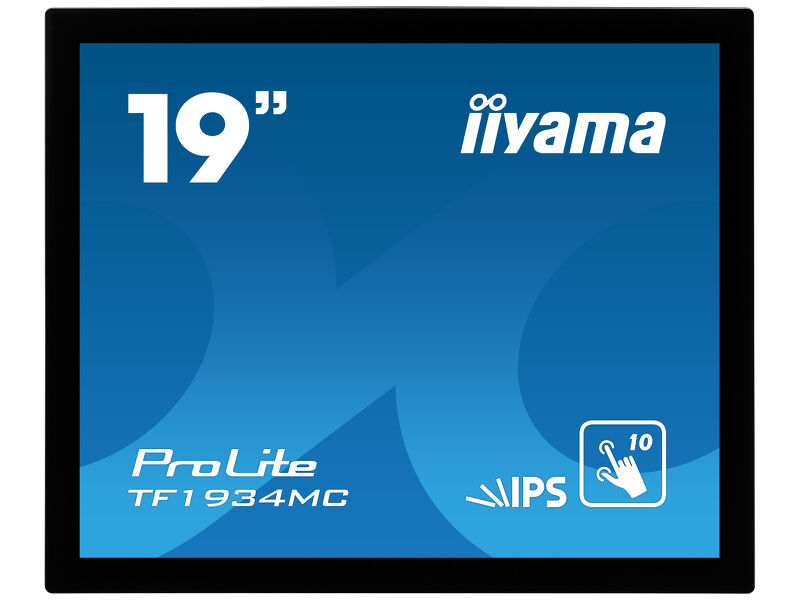

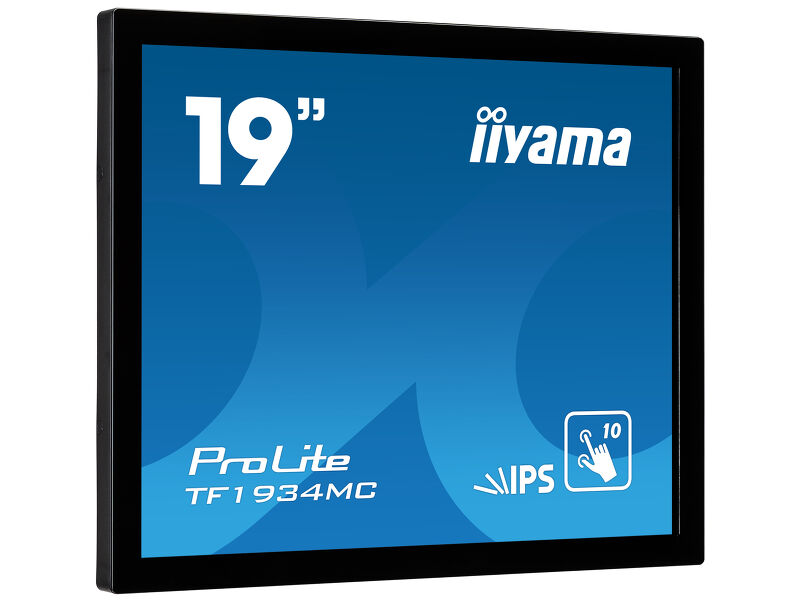

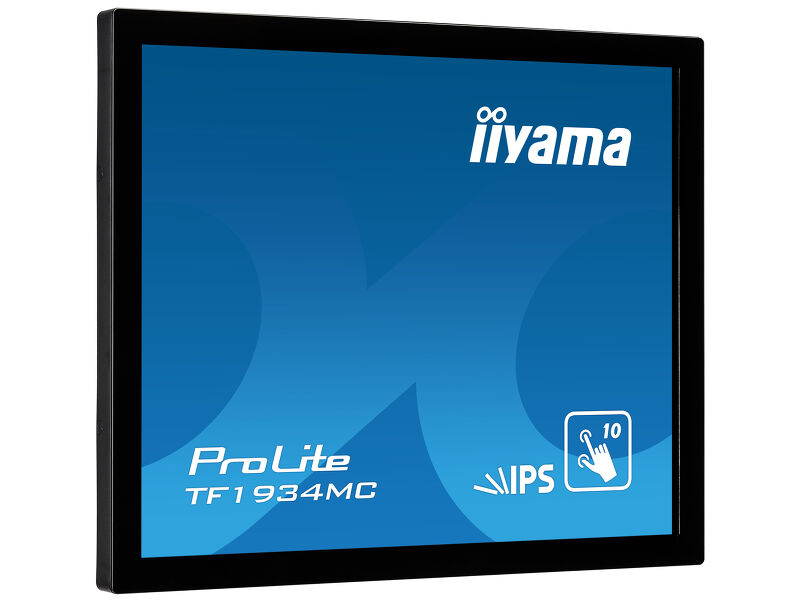

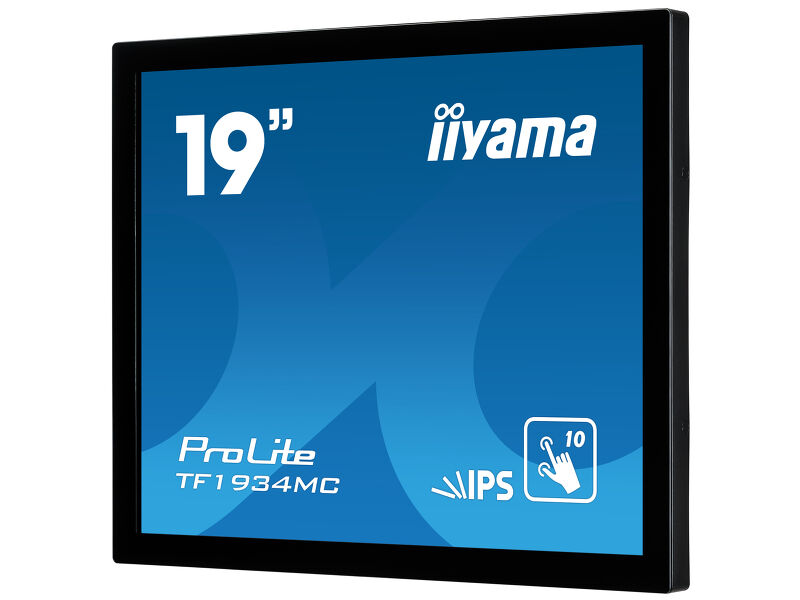

ProLite TF1934MC-B7X
10pt Touch Open Frame Monitor mit IPS Panel Technologie und Touch-durch-Glas Funktion
Der ProLite TF1934MC-B7X ist ein 19'' (48 cm) Open Frame Multi-Touch Bildschirm basierend auf einer kapazitiven Touch Technologie (10 kompatible Touch Punkte) mit Sicherheitsglas bis zum äussersten Rand. In einem auffallend schönen Design und mit einem IPS-Panel ausgestattet, bietet das Gerät eine ausgezeichnete Farbwiedergabe auch bei großen Betrachtungswinkel, was es zum perfekten interaktiven Display für Digital Signage Anwendungen macht. Der Bildschirm ist IP65 zertifiziert und ist damit Staub-und Wasser geschützt. Das Panel unterstützt High Definition mit einer Auflösung von 1280x1024 Bildpunkten. Analoge und digitale Eingänge bieten größtmögliche Flexibilität beim Anschluss. Das Touch-Interface wird über eine USB-Schnittstelle angesteuert. Das Display eignet sich ganz besonders für interaktive Anwendungen im Einsatz an Produktionsanlagen, Leitwarte, POS / POI, Gaming oder auch als Blickfang auf Messen. Der TF1934MC-B7X ist ein Einbaugerät und ohne Standfuss ausgestattet. Der Monitor kann mit separat erhältlichen Befestigungswinkeln ausgestattet werden (OMK1-1), die den Einbau erleichtern.
-
IPS Technologie
Die IPS-Displays sind vor allem für weite Betrachtungswinkel und natürliche, hochgenaue Farben bekannt. Sie eignen sich besonders für farbkritische Anwendungen.
-
Touch durch Glas
Dieses Touchscreen-Display mit Touch-durch-Glas-Funktion verwandelt herkömmliche Glasoberflächen in interaktive Touchscreens. Perfekt geeignet für interaktive Schaufenster, Point of Sales (POS) oder in Restaurants als digitales Menü.
-
Touch Technologie - Kapazitiv
Diese Technologie nutzt ein Sensor-Netz von mikrofeinen Drähten die in der Glasoberfläche integriert sind. Durch Berührung der Scheibe werden elektrische Signale verändert und dadurch kann die Touch-Position errechnet und an den Controller weitergegeben werden. Die Glasoberfläche dieser Technologie ist äußerst langlebig, die Touch-Funktionalität bleibt unberührt, selbst wenn das Glas zerkratzt ist. Es bietet eine perfekte Bildwiedergabe und kann mit den Fingern (auch mit Latex-Handschuhen) oder magnetischen Stiften bedient werden.
-
Kratzfestigkeit
Kratzfestigkeit ist eine wichtige Anforderung für Touch-Lösungen, die in gewerblichen, pädagogischen und industriellen Umgebungen eingesetzt werden. Eine Schutzglasabdeckung über dem Bildschirm sorgt für erhöhte Strapazierfähigkeit und gewährleistet eine zuverlässige Touch-Leistung über einen langen Zeitraum. Die Touch-Funktionalität bleibt vollständig funktionsfähig und wird nicht beeinträchtigt.
-
Anti-Fingerprint-Beschichtung
Diese spezielle Nano-Beschichtung sorgt für einen geschmeidigen Griff und weniger Widerstand.
Dies macht den Bildschirm weniger statisch und anfällig für Schmutz, Staub und Fingerabdrücke und verbessert die Klarheit der auf dem Bildschirm angezeigten Inhalte.
Technische Spezifikation
DISPLAY EIGENSCHAFTEN
| Design | Open Frame |
| Bilddiagonale | 19", 48cm |
| Panel-Technologie | IPS LED |
| Physikalische Auflösung | 1280 x 1024 (1.3 megapixel) |
| Bildformat | 5:4 |
| Helligkeit | 350 cd/m² |
| Helligkeit | 315 cd/m² mit Touch Panel |
| Lichtdurchlässigkeit | 90% |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit (GTG) | 14ms |
| Blickwinkel | horizontal/vertikal: 178°/178°, rechts/links: 89°/89°, nach oben/unten: 89°/89° |
| Farbunterstützung | 16.7mln |
| Horizontalfrequenz | 31.4 - 80kHz |
| Arbeitsfläche H x B | 376.5 x 301.1mm, 14.8 x 11.9" |
| Pixelabstand | 0.294mm |
| Gehäusefarbe/art | schwarz, matt |
Touch
| Touchscreen Technologie | Projectiv kapazitiv |
| Berührungspunkte | 10 (HID, nur wenn das Betriebssystem das unterstützt) |
| Touch-Genauigkeit | +- 2mm |
| Touch-Methode | Stift, Finger, Handschuh (latex) |
| Touch-Oberfläche | USB |
| Unterstützte Betriebssysteme | Alle iiyama-Monitore sind Plug-&-Play-fähig und mit Windows und Linux kompatibel. Einzelheiten zu den unterstützten Betriebssystemen für die Touch-Modelle finden Sie in der Treiberanleitung im Download-Bereich. |
| Touch durch Glas | 6mm |
| Handballenerkennung | ja |
SCHNITTSTELLEN & ANSCHLÜSSE
| Analog Video Eingang | VGA x1 |
| Digitaler Video Eingang |
HDMI x1 DisplayPort x1 |
| Monitorsteuerungseingang | Portable Bedienleiste RJ11 |
| HDCP | ja |
FEATURES
| Extras | Anti-Fingerprint-Beschichtung, Touch durch Glas |
| 60950 Ball Drop Test | ja |
| Wasser- und Staubschutz | IP65 (frontseitig) |
| OSD-Tastensperre | ja |
ALLGEMEIN
| OSD Menü Sprachen | EN, DE, FR, ES, IT, CN, JP |
| Bedientasten | Menu, Nach oben scrollen/ Helligkeit, Nach unten scrollen/ Kontrast, Auswahl-Taste, Power |
| Einstellbare Parameter | Bild (Kontrast, Helligkeit, H-Position, V-Position, Feineinstellung, Uhr, Auto Einstellung), Erweiterte (Farbtemperatur, Schärfe), OSD (Auszeit, Position, H-Position, V-Position, Touch Switch), Optionen (Zurücksetzen, Sprache, Signalauswahl, Display-Modus, Fabrikeinstellung) |
| Diebstahlschutz | Kensington-lock™ vorbereitet |
| Blaulicht Reduktion | ja |
| Flicker-Free LED | ja |
| Plug & Play | DDC2B |
MECHANISCH
| Ausrichtung | Querformat, Hochformat, Face-up |
| VESA Norm | 100 x 100mm |
| Kabelmanagement | ja |
| MTBF (durchschnittliche Betriebsdauer zwischen zwei Ausfällen) | 50000 Stunden (ohne Hintergrundbeleuchtung) |
ENTHALTENES ZUBEHÖR

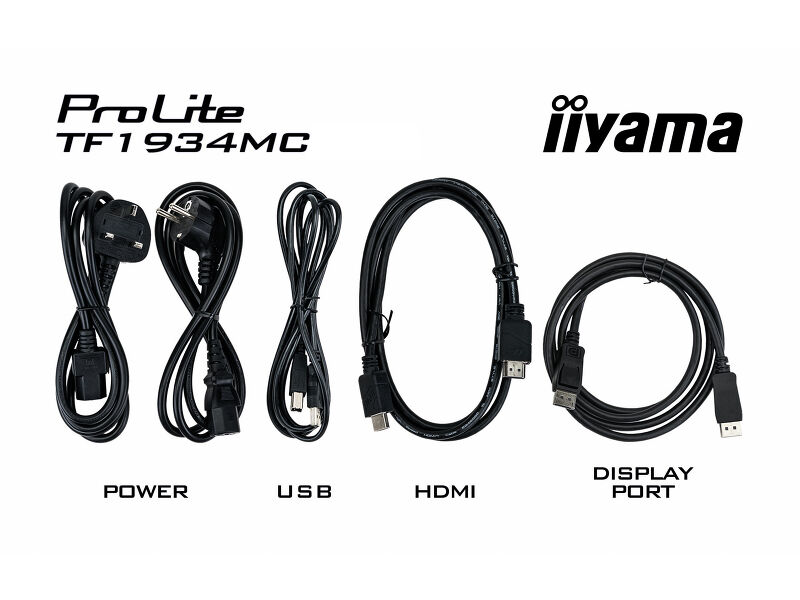

| Kabel | Netz (1.8m), USB (1.8m), HDMI (1.8m), DP (1.8m) |
| Anleitungen | Leitfaden zur Inbetriebnahme, Sicherheits-Hinweise |
| Sonstiges | Netzteil, Touch Panel Driver Disk (CD-ROM) |
| Kabelabdeckung | ja |
STROMVERWALTUNG
| Netzteil | extern |
| Stromversorgung | DC 12 V |
| Leistungsaufnahme | 21W typisch, 1.5W Standby, 1.5W ausgeschaltet |
LEISTUNG
| Vorschriften | CE, EAC, RoHS support, ErP, WEEE, cULus, REACH |
| Energieeffizienzklasse (Regulation (EU) 2017/1369) | E |
| REACH SVHC | über 0.1% Blei enthalten |
ABMESSUNGEN / GEWICHT
| Produktabmessungen B x H x T | 416 x 344 x 46.5mm |
| Verpackungsabmessungen B x H x T | 500 x 133 x 425mm |
| Gewicht (ohne Verpackung) | 4.4kg |
| Gewicht (inkl. Verpackung) | 6.3kg |
| EAN code | 4948570118403 |
KOMPATIBLES ZUBEHÖR
| Halterungen / Standfüße / Adapter | OMK1-1 |
WEITERE INFORMATIONEN
| Verwandte Produkte | RC TOUCHV01, OMK1-1 |
FAQS
Warum funktioniert die Touch-Funktion nicht?
+Wenn Ihre Touch-Funktionalität nicht funktioniert, überprüfen Sie bitte die folgenden Punkte:
1. Stellen Sie sicher, dass Ihr PC über das mitgelieferte USB-Kabel an den Monitor angeschlossen ist.
2. Vergewissern Sie sich im Benutzerhandbuch, dass Ihr Betriebssystem von dem Bildschirm unterstützt wird.
Wie sollte ich meinen Touch-Monitor reinigen?
+Bitte beachten Sie bei der Reinigung die folgenden Hinweise, um eine Beschädigung des Touchmonitors zu vermeiden:
1. Vermeiden Sie die Verwendung von Papiertüchern, Scheuertüchern oder scharfen Reinigungsmitteln, da diese den Bildschirm zerkratzen oder die Berührungssensoren beschädigen können.
2. Sprühen Sie die Reinigungslösung nicht direkt auf den Bildschirm, um zu verhindern, dass Flüssigkeit in den Monitor eindringt.
3. Vermeiden Sie eine übermäßige Reinigung, da dies den Bildschirm mit der Zeit abnutzen kann.
4. Weitere Informationen finden Sie auf unserer Webseite zum Thema Reinigung.
Warum wird auf meinem Monitor die Meldung "Kein Signal" angezeigt?
+Wenn Ihr Monitor die Meldung "Kein Signal" anzeigt, überprüfen Sie bitte die folgenden Punkte:
1. Stellen Sie sicher, dass die Kabel an beiden Enden richtig angeschlossen sind.
2. Wählen Sie den richtigen Signaleingang (HDMI/DP) oder wählen Sie AUTO.
Eine Anleitung zur Auswahl eines Eingangs im Standby-Modus finden Sie im Benutzerhandbuch. Bei Desktop-Monitoren ist es üblich, die Tasten INPUT, AUTO oder „2“ zu drücken oder den Joystick nach hinten zu bewegen.
Ich habe ein Apple MAC-System, funktioniert das zusammen mit meinen iiyama-Monitor?
+Ja, Ihr iiyama-Monitor funktioniert mit Ihrem Apple Mac-System. Allerdings hängt es vom Signaleingang ab, wie Sie ihn anschließen können. Da Apple Mac-Systeme ab 2020 nur Thunderbolt 3 (USB-C) Anschlüsse für die Videoausgabe haben, haben Sie zwei Möglichkeiten:
1. Schließen Sie das Apple Mac-System direkt an den USB-C-Signaleingang Ihres iiyama-Monitors an.
2. Falls Ihr Monitor nur über HDMI oder Displayport verfügt, benötigen Sie einen Mac-kompatiblen Dongle, der einen der verfügbaren Videoeingänge unterstützt. Apple bietet einen USB-C Digital AV Multiport Adapter (MW5M3AM) an, der für diesen Zweck verwendet werden kann.
3. Wenn Ihr iiyama-Monitor über Touchscreen-Funktionen verfügt, überprüfen Sie bitte anhand des Benutzerhandbuchs, ob die Touch-Funktionalität mit Ihrem Mac-System kompatibel ist.
Das Bild auf meinem Monitor flackert. Was kann ich tun, um das Problem zu beheben?
+Um das Problem des flackernden Bildes zu lösen, gehen Sie bitte wie folgt vor
1. Überprüfen Sie das Signalkabel.
Vergewissern Sie sich, dass das Signalkabel an beiden Enden fest angeschlossen ist und keine physischen Schäden aufweist. Vermeiden Sie starke Biegungen, Knicke oder Quetschungen des Kabels.
2. Verwenden Sie ein kürzeres Kabel.
Verwenden Sie nach Möglichkeit ein Kabel, das kürzer als 3 Meter ist und schließen Sie den Monitor direkt an eine Wandsteckdose an, ohne Verwendung eines Adapters.
3. Deaktivieren Sie FreeSync/Adaptive Sync.
Versuchen Sie bei Desktop- oder Gaming-Monitoren, FreeSync oder Adaptive Sync im Einstellungsmenü des Monitors zu deaktivieren.
